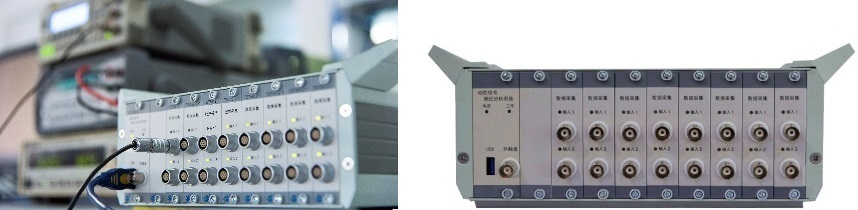

動態信號采集系統DAQ10
動態數據采集系統DAQ10產品描述：
DAQ10系列動態信號分析儀用于科研院校、機械重工等科研領域結構動力學性能測試、材料性能測試等應用;
可完成振動信號數據采集與分析、錘擊法模態試驗及模態分析、旋轉機械故障診斷、高溫振動試驗等測試；

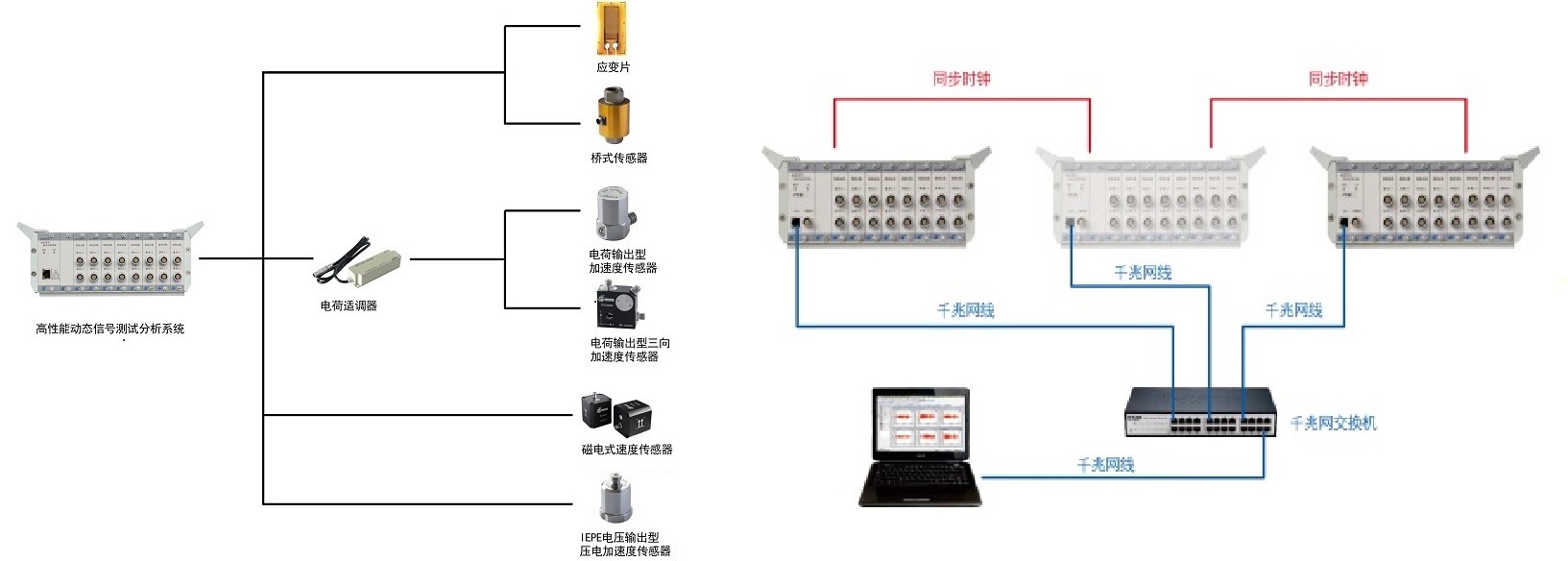

DAQ10單機箱32通道，每通道采樣率256KHz，多機箱組合可組成分布式數據采集系統，單系統可達1024通道；
內置多功能調理器，可直接接入加速度、應力應變、電壓等測試；外置調理器，可完成電荷、電流等測試；
數采后處理分析軟件可以完成振動測試、模態測試、應力應變測試、溫度測試、大型設備故障診斷等分析應用。
動態信號數據采集系統DAQ10產品指標：
型號 | DAQ10 | DAQ11 | |
計算機通訊 | 千兆網/USB3.0 | ||
輸入方式 | GND、AC、單端DC、差分DC、IEPE | ||
采樣率 | 單通道256KHz | 16通道采樣，單通道1MHz | |
頻響范圍 | DC-100kHz | DC-300kHz | |
輸入電壓 | 10V (DC/AC峰值） | 500V (DC/AC峰值） | |
動態范圍 | ≥110dB | ≥110dB | |
電荷采集 | 靈敏度 | 0.1、10(mV/pc) | |
頻響 | 0.3-100k(Hz) | 0.3-300k(Hz) | |
應變測試 | 供電電壓 | 2、5、10、24V | |
橋路方式 | 1/4橋（三線制）、半橋、全橋 | ||
量程 | 士1000μE、 士10000μE、 士100000μE分檔切換 | ||
示值誤差 | ≤0.5%土3μE | ||
A/D轉換器 | 24bit，每通道獨立 | ||
時間漂移 | ≤3μV/8h | ||
機箱尺寸 | 237x88x328 (16通道） | ||
237x176x328 (32通道） | |||
使用環境 | GB/T 6587-2012-II組條件 | ||
動態信號數據采集系統DAQ10硬件特點：
? 采樣率單通道256KHz；
? USB3.0或千兆以太網與電腦通訊；
? IEPE加速度傳感器、應力應變、電壓等直接輸入；
? 外置調理器，可完成電荷、電流等測試；
? 外觀設計為2U標準機箱，每臺最多16或32通道；
? 輸入、輸出隔離電壓500V，防電磁干擾；
? 支持TEDS傳感器接入，根據國際標準，進行傳感器參數自動導入。
動態信號分析儀軟件介紹：
可結合數據采集卡組成和完成振動測試，動態信號分析儀，應力應變測試、多通道數據采集采集、
多物理量數據采集，振動沖擊測試、轉速扭矩測試、模態測試與分析等應用，國產可系統定制及租賃；
動態信號分析儀振動測試軟件部分功能：
? 數據預處理：重采樣、數字濾波、擬合、去趨勢、平滑、修正、截取、刪除、積分微分、去零點；
? 繪圖方式：普通曲線、棒圖、軌跡圖、瀑布圖、趨勢圖，李沙育圖等；
? 統計分析：均值、最大值、最小值、均方根值、峰峰值、偏度、峰度、波峰因數、波形因數等；
? 幅域分析：概率函數分析、累積函數分析、直方圖、累積直方圖、幅值計數分析(峰值計數、雨流計數等)等；
? 頻域分析： FFT分析(幅頻、相頻)、頻響函數、功率譜分析、功率譜密度分析、相關函數、倒頻譜分析等；
? 時頻域分析：三維譜陣分析、小波分析；
? 聲學分析：聲壓分析、聲強分析、聲功率分析等；
? 其它分析：應變花分析、倍頻程分析、小應變樁基檢測、疲勞壽命分析、索力計算等；
? 簡潔可靠的數據管理：優化的存取結構，更少的占用存盤空間；
? 自由的數據格式轉換：模態測試UFF文件、文本文件、excel表格文件、Matlab文件、位圖等；
? 多視窗管理：每視窗最多可選擇8個通道信號，視窗之間可同步觀測，數據可方便的移動、定位；
? 信號源功能：可以生成多種類型的信號；
動態信號采集系統、振動分析儀、堅固型以及高速型數據采集系統價格及配置請來電咨詢！
